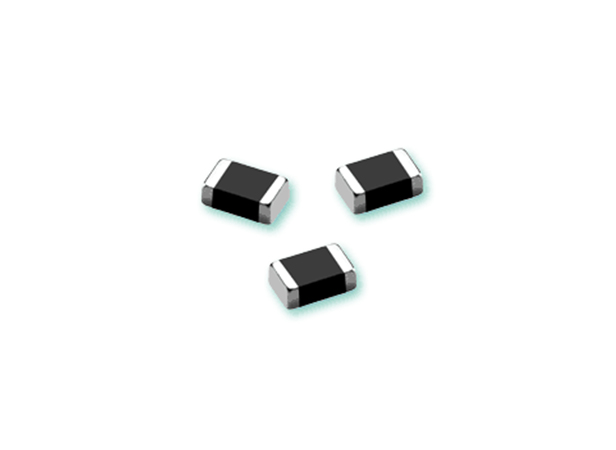

产品名称 Multilayer Cemaric Chip Capacits

产品编号 C2012X7R1H105K（085AB）

产品规格

尺寸代码 2012

主体横宽(L) Nom 2 m m

主体纵长(W) Nom 1.25 m m

主体高度(T) Min 1.25 m m

温度特性符号 X7R

电容温度特性 Min -15 % Max 15 %

使用温度范围 Min -55 Cel Max 85 Cel

额定电压 Max 25 V

额定电压的分类 DC

额定电容 Nom 1uF

电容容差符号 K

电容容差(％) Min -10 % Max 10 %

损失角正切 Max 10 %

损失角正切测定频率 Nom 1 k Hz

适用焊接方法 Flow,Reflow

保存温度范围 Min 5 Cel Max 40 Cel

概要/用途/特点

概要 Smaller case size with high capacitance. It has no polarity. High reliability is guaranteed.

用途 PC,DVD,DVC,PDP,LCD,HDD,xDSL,PDA

特点 It has no polarity. High reliability is guaranteed.

It can be adapted f various circuit such as transmission, amplification and feed through.

包装信息

包装形式 Blister (Plastic)Taping [180mm Reel]

最少包装数 Nom 2000 Pcs

产品特点：

1.利用贴片陶瓷电容器介质层的薄层化和多层叠层技术，使电容值大为扩大

2.单片结构保证有极佳的机械性强度及可靠性

3.极高的精确度，在进行自动装配时有高度的准确性

4.因仅有陶瓷和金属构成，故即便在高温，低温环境下亦无渐衰的现象出现，具有较强可靠性与稳定性

5.低集散电容的特性可完成接近理论值的电路设计

6.残留诱导系数小，确保上佳的频率特性

7.因电解电容器领域也获得了电容，故使用寿命延长，更造于具有高可靠性的电源

8.由于ESR低，频率特性良好，故最适合于高频，高密度类型的电源
